ライザー検討

随分前にゲットした英車のライザー



手前側にオフセットさせてから、前に倒すような感じのハンドルにしたいんです。

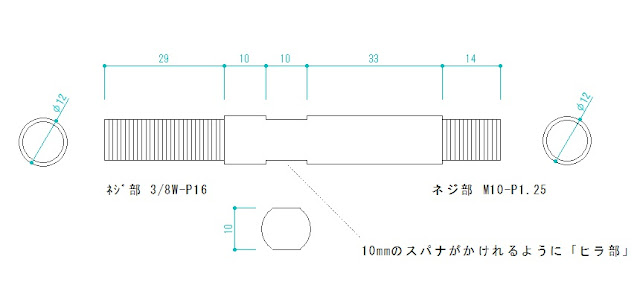

私のHONDA製アッパーブラケットに装着するために、色々計測してスタッドボルトの図面製作



M12のクロモリSCM435のボルトを入手して、ASK MCで旋盤加工をお願いしました。



ポイントはヒラ部です。
これで10mmスパナでボルトを回すことができます。



できたっ!!



HONDAのステムに突っ込む



狙い通りです。
転がってるハンドルを合わせてみます。






う~ん…






クランプ位置が高くて気に入らないなぁ。

この状態から既に何か月も放置状態です(笑)
